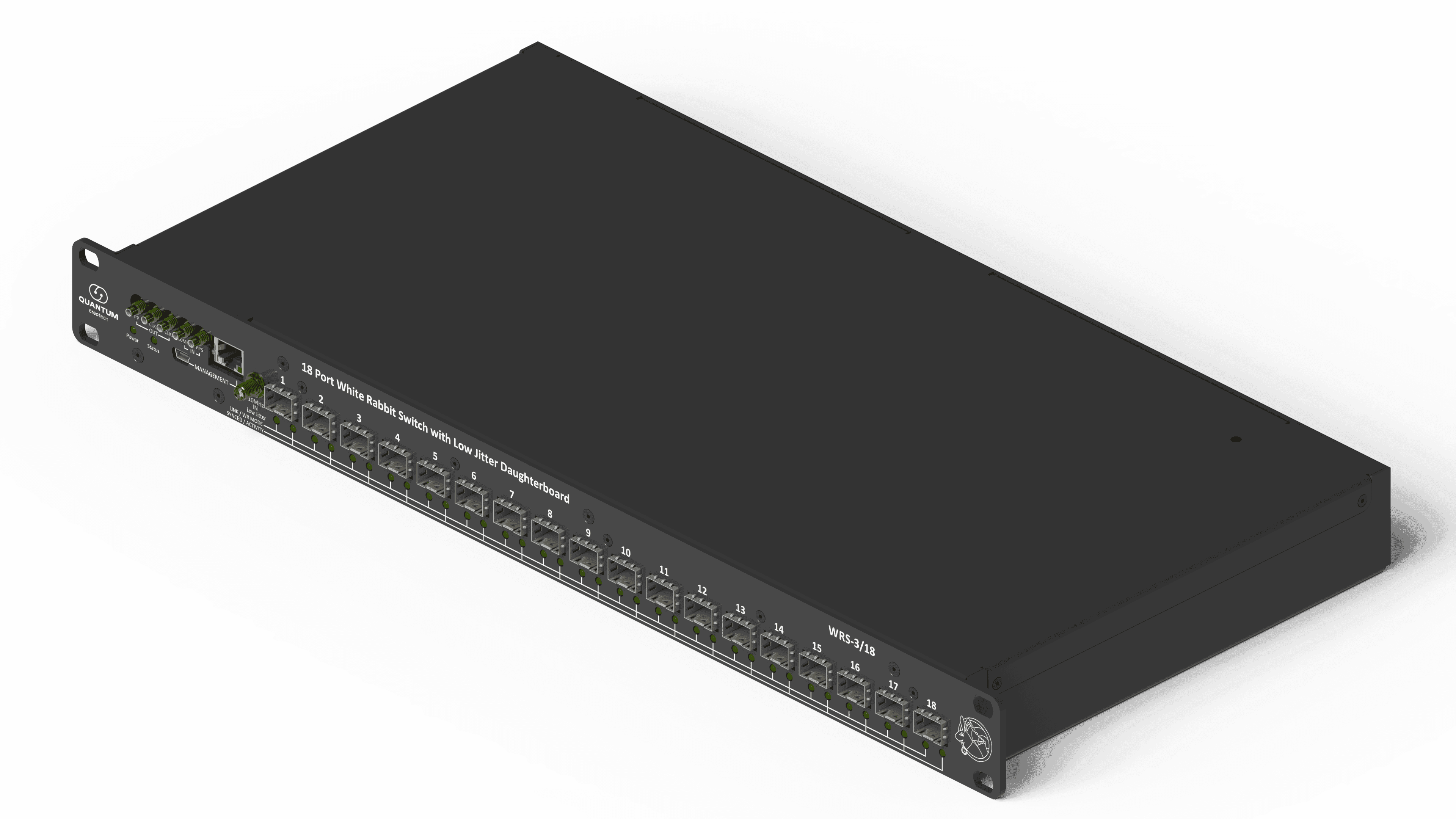

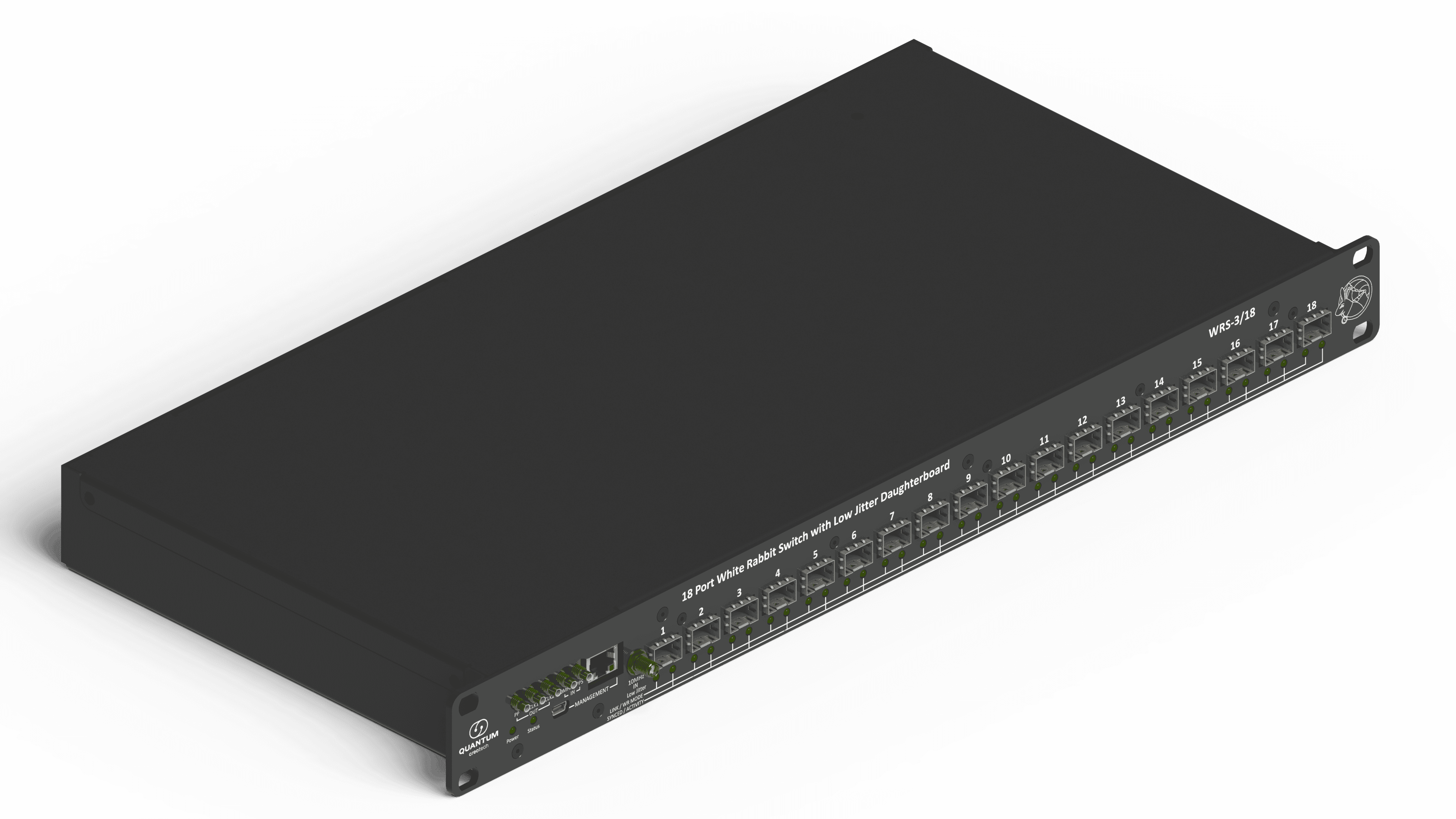

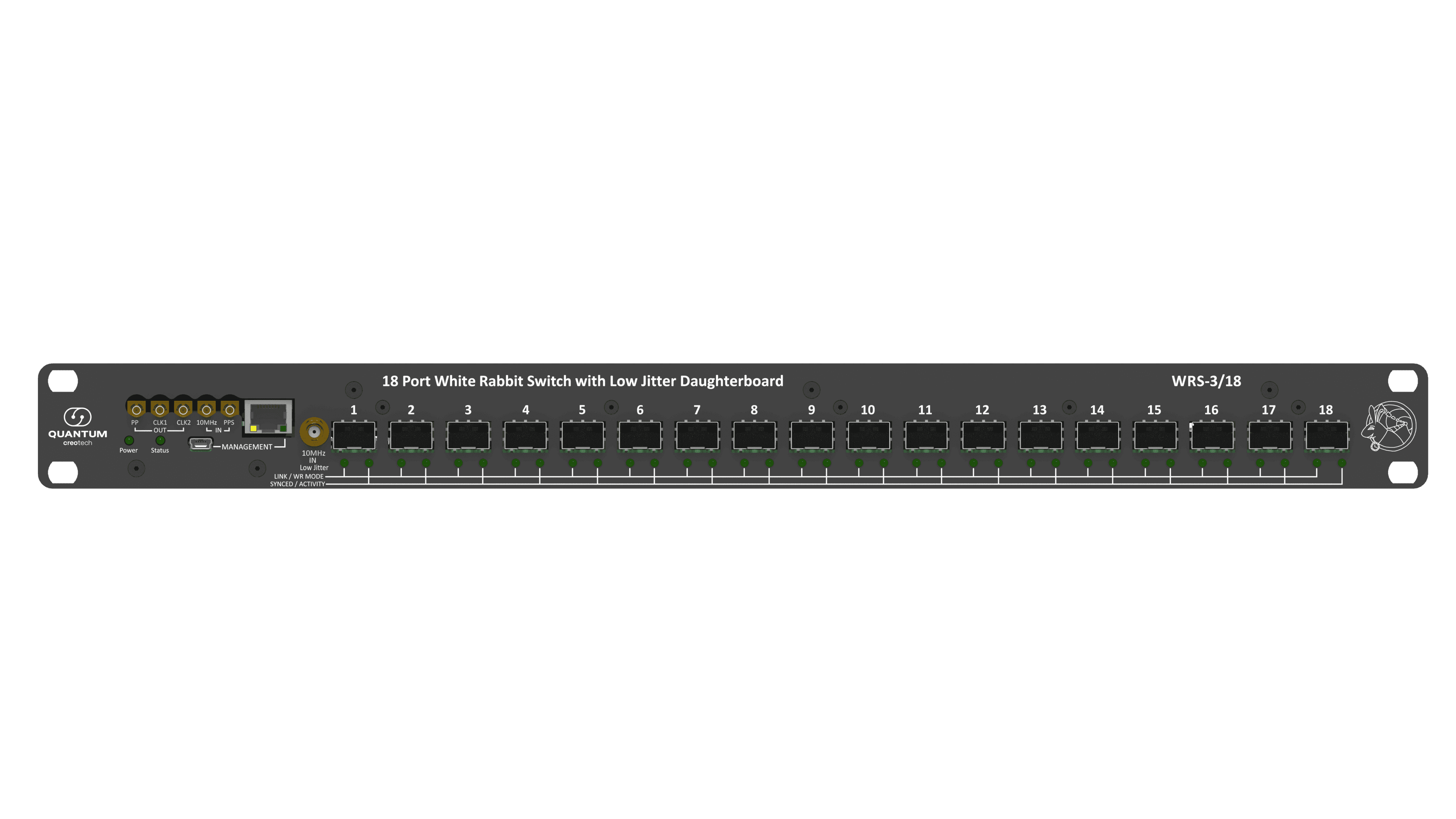

White Rabbit Switch with Low Jitter Daughterboard (WRS-LJ)

AvailableAsk

The legendary White Rabbit Switch (WRS) now features a new Low Jitter (WRS-LJ) module, which significantly reduces phase noise on the 10 MHz and PPS signals. This improvement is achieved through an external phase-locked loop (PLL) and a VCTCXO oscillator. The module also enables these enhancements in Boundary Switch mode. Installed inside the existing WR-S3/18 switch on the Switch Control Board (SCB), WRS-LJ requires only a new external 10 MHz input, replacing the standard input when the device operates as a Grand Master.

Technical Specifications

Specification

• Modified ADEV at 1 s: < 5×10⁻¹³ (typ. 4×10⁻¹³)

• Modified ADEV at 10 s: < 5×10⁻¹⁴

• Jitter (10 Hz–100 kHz): < 2 ps RMS (typ. 1.5 ps RMS)

Hardware

• 10 MHz clock input for Grand Master operation with extended input power range

• Low phase-noise PLL AD9516-4 for clock synthesis

• Low-jitter 20 MHz VCTCXO

- Connor-Winfield DOT050 VCTCXO (DOT050V-020.0M)

• Optional oscillator installation (14×9 mm package):

- Abracom ABLNO VCTCXO

- Crystek CCHD-950 VCTCXO

- IQOV-162-3 OCXO (CMOS output)

• 16-bit DAC AD5662 for oscillator control (used by White Rabbit PTP core)

Applications

• 5G and next-generation telecommunications

• Financial transaction systems

• Power grid synchronization

• Geolocation and positioning

• Scientific infrastructure, including particle accelerators and astronomical observatory networks

Compare

Parameter

WRS with Low Jitter

WRS

Main Function

Improved WRS clock signal stability and precision

Time distribution and synchronization in WR networks

Clock System

External PLL AD9516-4 + 20 MHz VCTCXO

Built-in generators and PLL (CDCM61002, AD9516)

Optional Oscillators

Abracom ABLNO, Crystek CCHD-950, IQOV-162-3 OCXO

None

Jitter

Jitter < 2 ps RMS (typ. 1.5 ps RMS)

Standard WRS level

Frequency Stability (ADEV)

<5×10⁻¹³ at 1 s (typ. 4×10⁻¹³), <5×10⁻¹⁴ at 10 s

Not specified

Related Products

AMC FMC CARRIER – AFC V4

Moduł FMC HPC z FPGA Xilinx Artix-7 i pamięcią DDR3 przeznaczony do systemów czasu rzeczywistego oferuje elastyczny obwód zegara, zaawansowane interfejsy FMC/RTM, możliwość podłączenia dowolnego źródła czasu oraz precyzyjną synchronizację w MTCA, gwarantując stabilność i ultradokładne przetwarzanie sygnału w aplikacjach [...]

AMC FMC CARRIER – AFCZ

Elastyczny podwójny nośnik FMC MTCA z SoC ZU7EV oferuje konfigurowalny obwód zegara, podwójne FMC LPC, interfejsy wysokiej prędkości (GTH, USB3.0, SATA) oraz programowalne zasilanie i debugowanie, sprawdzając się w systemach czasu rzeczywistego wymagających wysokiej przepustowości i precyzji, takich jak sterowanie [...]

AMC FMC Carrier Kintex Ultrascale – AFCKU

Karta oparta częściowo na projekcie SPEC, obsługuje 16-bitowe płytki ADC FMC, oferuje elastyczny układ zegara kompatybilny z White Rabbit i ARTIQ, FPGA Xilinx Kintex Ultrascale, 2 GB DDR3 oraz złącza FMC i RTM, umożliwiając wielokanałowe przetwarzanie danych i precyzyjne monitorowanie [...]

Simple PCIe Carrier SPEC

Ekonomiczny moduł carrier z jednym gniazdem FMC i SFP, który z FMC DIO 5CH TTL A tworzy podstawowy węzeł White Rabbit. Z FPGA Xilinx Spartan-6, DDR3 i programowalnymi źródłami zegara zapewnia precyzyjne taktowanie i obsługę wielu strumieni danych w systemach [...]

And There’s More

We offer custom modifications of our hardware, firmware, and gateware, along with technical consulting services in electronic engineering, system design, integration, and testing. For more information, please contact our team.

Useful Links / Downloadable Resources

gitlab.com

FAQ

WRS-LJ supports optional oscillator replacement with alternative VCTCXO or OCXO models, such as Abracom ABLNO, Crystek CCHD-950, or IQOV-162-3. This allows precise tuning of jitter performance and phase stability to meet specific network requirements.

WRS-LJ achieves a modified ADEV of < 5×10⁻¹³ at 1 s (typ. 4×10⁻¹³) and < 5×10⁻¹⁴ at 10 s. Jitter in the 10 Hz–100 kHz range remains below 2 ps RMS (typ. 1.5 ps RMS), ensuring ultra-precise network synchronization for demanding scientific and industrial applications requiring highly stable clocks.
